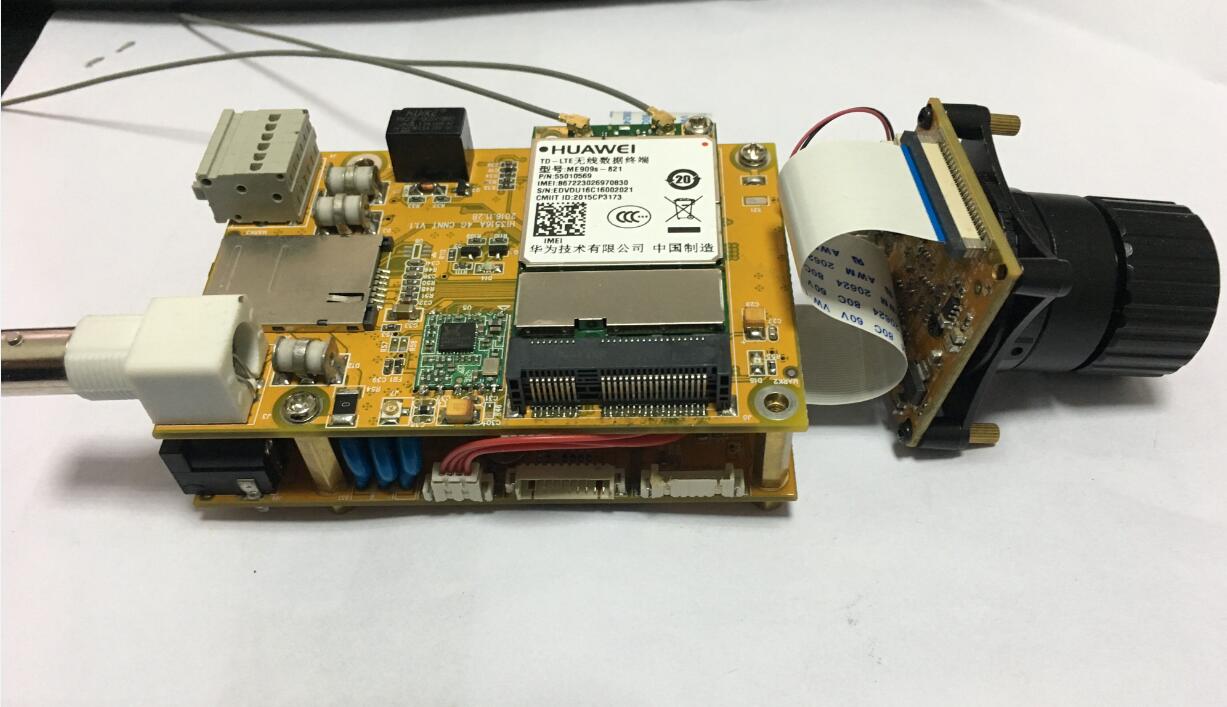

尺寸如下
板子 90mm x 60mm
配置如下
1. 1G Byte/8G Bit DDR 內存
2. 32M Byte/256M bit Flash
3. 8G Byte Nand Flash
接口如下
4. BT1120接口輸入，可以接入 1080P/720P 的視頻，30幀/60幀，H.264/H265編碼，視頻分析等。
5. MIPI/LVDS/DC輸入接口，可以接IMX178、IMX185、OV4689、IMX322等SENSOR
6. 百兆網絡口RJ45，系統指示燈
7. 恢復出場設置按鈕
8. 12V電源輸入口
9. 音頻輸入、輸出
10. 報警輸入、報警輸出、RS485、CVBS輸出
11. TF卡、SIM卡槽、MiniPcie 4G模塊接口
排針接口如下
1. 調試口UART0 、UART1
2. USB、P_IRIS接口
3. 引出I2C一路、SPI一路
4. 引出GPIO口6個
裝貨清單如下
1. 電源x1
2. 主板卡x1
3. 接口板x1
4. IMX185/IMX178 選配一個
5. IRCUT、鏡頭各一個
6. UART轉RS232調試線x1
7. SDK和開發資料通過QQ郵箱或者旺旺傳送
說明
1.板子不提供原理圖/PCB，提供接口圖（可以提供接口定義，IO口定義）
2.標價是裝貨清單所示物品的價格（不包括wifi模塊、4G模塊，如需要可以另外采購）
3.官方SDK中有官方參考電路的原理圖/PCB
4.提供技術支持，但是不涉及定制開發，定制開發需要單獨收費
5.本公司可以定制開發有需要的朋友可以聯系客服詳談。
HI3516A簡介
A7@ 600MHz，Neon加速，集成FPU
H.264/H.265 多碼流實時編碼能力
− 1080P@30fps+720P@30fps+VGA@30fps
− 1080P@60fps+VGA@30fps
− 5M@30fps+VGA@30fps
支持JPEG 抓拍5M @8fps
CBR/VBR碼率控制，16kbit/s～40M
編碼幀率支持1/16 ～240fps
支持8 個感興趣區域（ROI ）編碼
|
