板子規格

主板板子尺寸：120mm圓型板

SENSOR板尺寸：38mm x 28mm

主芯片：HI3559AV100+IMX334

FLASH：支持16GB EMMC或者512MB SPI Nor flash

DDR：   支持8GB內存

接口如下：

視頻輸入FPC座x4  (支持4路IMX334 Sensor 或者8路IMX291 Sensor)

UART x 4 、USB3.0 x 2、HDMI2.0 、TF卡座、IO輸入輸出

RJ45 接口、SPI、IIC接口

方案簡介

Hisilicon Hi3559AV100 CPU，雙核ARM Cortex A73@1.8GHz+雙核ARM Cortex A53@1.2GHz+單核ARM Cortex A53@1.2GHz；雙核ARM Mali G71@900MHz，支持OpenCL 1.1/1.2/2.0，支持OpenGL ES 3.0/3.1/3.2；4G Bytes 64bit LPDDR4；8G Bytes eMMC。

在8K@30+1080P@30 H.265編碼下典型功耗3W；支持8K@30+1080P@30或者4K@120+1080P@30，H.265編碼和2×4K@60或4×4K@30或8×1080P@30視頻錄制；支持多路視頻機內硬化拼接。支持內機解碼輸出，支持HDMI2.0最大4K@60fps輸出、支持4xLane MIPI DSI輸出等。

功能特點

Ø  支持去固定模式噪聲FPN，圖像更加清晰流暢；

Ø  支持強光抑制、背光補償、色彩增強等；

Ø  支持壞點校正、去噪、6-Dof數字防抖；

Ø  單塊板支持6路IMX291 1080P視頻輸入拼接，或者4路IMX334 4K視頻輸入全景拼接；

Ø  采用H.264或H.265視頻編碼，用戶可選擇碼流并調節分辨率、幀率、視頻質量；

Ø  支持SD/TF卡存儲；

Ø  支持移動偵測報警；

Ø  支持遠程實時監控、網絡用戶管理、網絡時間同步；

Ø  支持字符疊加，疊加位置可調及自動反色顯示；

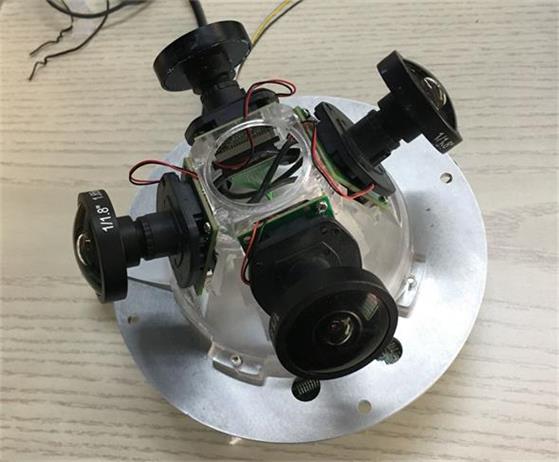

主板圖片

視頻拼接效果
